2022版力矩扳手选型指南
力矩扳手也称作扭力扳手或扭矩扳手,是一种用于紧固射频连接器的精密工具,针对不同型号的扳手精确地预设扭力,可以持续精确地紧固射频连接器。通信电子行业在紧固各类接头等紧固件时需要控制施加的力的大小,以保证接头螺纹紧固且不至于因为力矩过大而破坏螺纹,所以用扭矩扳手来操作。首先选择或设定好需要的扭力值上限的扳手,当施加的扭力达到设定值时,扳手会发出“咔嗒”声响(报警式)或者扳手连接处折弯一点角度(折弯式),这就代表已经紧固,不需再加力了或者操作者已经加不上力了。

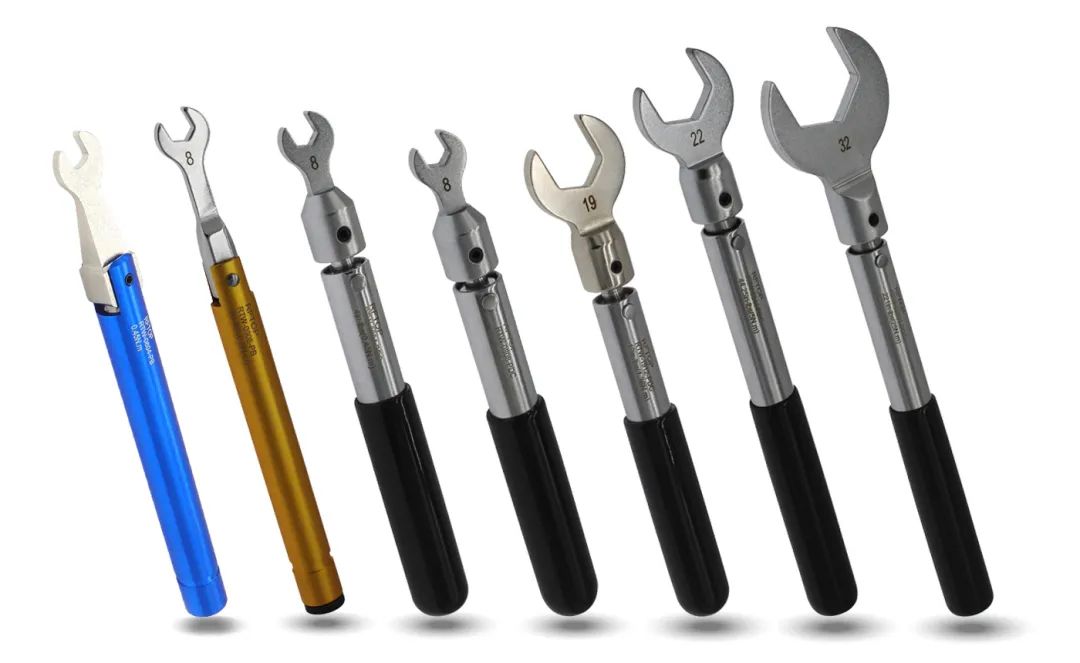

RFbuy射频商城现已上架15款可用于7/16(DIN)、4.3-10、1.0mm、1.85mm、2.4mm、2.92mm、3.5mm、N型、SMA、SMC、SSMA、TNC、TNCA连接器的力矩扳手。根据不同型号预设扭力值3 in-lbs (0.34N.M)、4 in-lbs (0.45N.M)、5 in-lbs (0.56N.M)、8 in-lbs (0.9N.M)、12 in-lbs (1.36N.M)、44.25in-lbs (5N.M)、221 in-lbs (25N.M),开口尺寸可选择6mm、6.4mm、8mm、14.3mm、19mm、20mm、22mm、32mm,同时可以定制特殊应用的力矩扳手。
力矩扳手选型注意事项
力矩扳手作为射频连接器精密测试和连接的必要工具,可以有效地防止射频连接器虚连,避免使用扳手时力矩过大而损坏连接器。我们需要为不同类型连接器选择合适开口尺寸和扭矩值的力矩扳手。

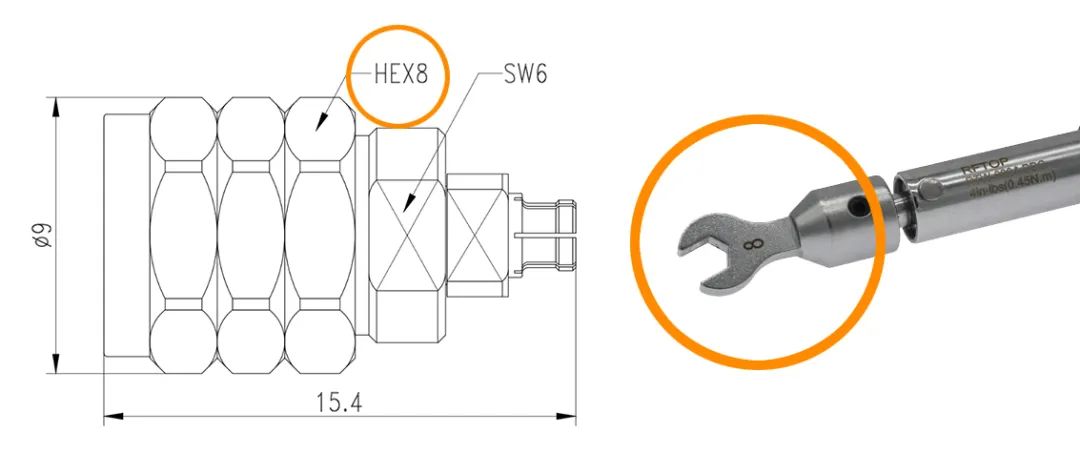

首先,所选用的扭力扳手的开口尺寸必须与螺栓或螺母的尺寸相符合,扳手开口过大易滑脱并损伤螺件的六角。我们可以根据连接器的图纸来确定连接器螺栓HEX的规格,选择对应开口尺寸的力矩扳手。不同连接器厂商的螺栓HEX会略有不同,连接器的公母不同,螺栓HEX规格也会不同。例如,N型连接器螺栓HEX有19mm和20mm两种规格,TNC/TNCA公母头连接器的HEX各有不同,SMA/1.85mm/2.4mm/2.92mm/3.5mm连接器的螺栓HEX通常都为8mm。
力矩扳手的开口尺寸会略大于螺栓HEX尺寸
其次,我们要为不同规格的连接器选择合适扭力值的力矩扳手,且同类型但不同材质的连接器也需要使用不同扭力值的力矩扳手。例如,SMA不锈钢材质连接器推荐使用扭矩值为0.9N.M的力矩扳手,而SMA黄铜材质连接器推荐使用扭矩值为0.45N.M的力矩扳手。
关于不同类型连接器的力矩扳手开口尺寸和推荐扭矩值,可以参考以下表格。
各种RF连接器对应扭力值参考表:
连接器类型 | 开口尺寸(mm) | 推荐扭矩值 (in-lbs) | 推荐扭矩值 (N.M ) | RFTOP型号推荐 | |
1.0mm(不锈钢) | 8mm | 4 in-lbs | 0.452N.M | ||
1.85mm(不锈钢) | 8mm | 8 in-lbs | 0.904N.M | ||
2.4mm(不锈钢) | 8mm | 8 in-lbs | 0.904N.M | ||
2.92mm (不锈钢) | 8mm | 8 in-lbs | 0.904N.M | ||
3.5mm(不锈钢) | 8mm | 8 in-lbs | 0.904N.M | ||
7mm(不锈钢) | 19/20mm | 12 in-lbs | 1.36N.M | ||
SMA | 不锈钢 | 8mm | 8 in-lbs | 0.904N.M | |
黄铜 | 8mm | 4 in-lbs | 0.452N.M | ||
4.3-10(黄铜) | 22mm | 44.25in-lbs | 5N.M | ||
4.1-9.5(黄铜) | 88.5 in-lbs | 10N.M | |||
7/16 DIN(黄铜) | 32mm | 221in-lbs | 24.97N.M | ||
N | 不锈钢 | 19/20mm | 12 in-lbs | 1.356N.M | |
黄铜 | 19/20mm | 8 in-lbs | 0.904N.M | ||
TNC/TNCA公头 | 不锈钢 | 14.3mm | 12 in-lbs | 1.356N.M | |
黄铜 | 14.3mm | 5 in-lbs | 0.565N.M | ||
SMC(黄铜) | 6mm | 3 in-lbs | 0.339N.M | ||
SSMC(黄铜) | 2 in-lbs | 0.226N.M | |||
SSMA | 不锈钢 | 6.4mm | 8 in-lbs | 0.904N.M | |
黄铜 | 6.4mm | 4 in-lbs | 0.452N.M |
双向折弯式力矩扳手
1、1.0mm折弯式力矩扳手,扭力4 in-lbs (0.45N·m),开口6 mm,- RTW-0604-PB
2、不锈钢SMA/1.85mm/2.4mm/2.92mm/3.5mm双向折弯式力矩扳手,扭力8 in-lbs (0.9N·m),开口8 mm,- RTW-0808-PB
3、不锈钢N头折弯式力矩扳手,扭力12 in-lbs (1.36N·m),开口20 mm,- RTW-2012-PB
4、不锈钢TNCA/TNC公头折弯式力矩扳手,扭力12 in-lbs (1.36N·m),开口14.3 mm,- RTW-1412-PB
5、不锈钢SSMA折弯式力矩扳手,扭力8 in-lbs (0.9N·m),开口6.4 mm,- RTW-0608-PB
6、黄铜N头折弯式力矩扳手,扭力8 in-lbs (0.9N·m),开口20 mm,- RTW-2008-PB
7、黄铜N头折弯式力矩扳手,扭力8 in-lbs (0.9N·m),扭力8 in-lbs (0.9N·m),开口19 mm,- RTW-1908-PB
8、黄铜TNC/TNCA公头折弯式力矩扳手,扭力5 in-lbs (0.56N·m),开口14.3 mm,- RTW-1405-PB
9、黄铜SSMA折弯式力矩扳手,扭力5 in-lbs (0.56N·m),开口6.4 mm,- RTW-0605-PB
10、黄铜SMC折弯式力矩扳手,扭力3 in-lbs (0.34N·m),开口6 mm,- RTW-0603-PB
双向报警式力矩扳手
1、不锈钢SMA/1.85mm/2.4mm/2.92mm/3.5mm双向报警式力矩扳手,扭力8 in-lbs (0.9N·m),开口8 mm,- RTW-0808-PDC
2、黄铜SMA双向报警式力矩扳手,扭力4 in-lbs (0.45N·m),开口8 mm,- RTW-0804-PDC
3、不锈钢N头双向报警式力矩扳手,扭力12 in-lbs (1.36N·m),开口19 mm,- RTW-1912-PDC
4、DIN 7/16双向报警式力矩扳手,扭力221 in-lbs (25N·m),开口32 mm,- RTW-32221-PDC
5、4.3-10双向报警式力矩扳手,扭力44.25 in-lbs (5N·m),开口22 mm,- RTW-2244-PDC
